OPC DA Connect

Toolset de communication client OPC pour NI TestStand™


Version 1.1 - septembre 2017

MESULOG OPC DA Connect comprend des pas NI TestStand configurables qui vous permettent
de connecter facilement vos bancs de test à des serveurs de données OPC.

OPC DA Connect est un produit partenaire de NI TestStand.

Figure 1 : Connectez NI TestStand à vos automates programmables...

Figure 1 : Connectez NI TestStand à vos automates programmables...

Vue d'ensemble d'OPC DA Connect :

  • Intégration totale à NI TestStand dans sa logique de création de séquence par insertion de pas configurables. Les paramètres de configuration des pas OPC DA Connect peuvent pointer vers des variables NI TestStand vous apportant ainsi une grande souplesse d’utilisation.
  • Description des pas renseigné automatiquement avec les paramètres principaux, facilitant ainsi la lisibilité et l’évolutivité de la séquence créée.
  • Navigation simplifiée sur le réseau pour sélectionner facilement les entrées/sorties accessibles sur vos serveurs OPC.
  • Optimisation du temps d’accès à vos items OPC en lecture et en écriture.
  • Compatible avec OPC Data Access 2.0.
  • Compatible avec le serveur de variables partagées de National Instruments.
  • Connexion simultanée à plusieurs serveurs OPC possible.
  • Pas de licence de déploiement.

Utilisation simplifiée

Grâce à sa forte intégration à NI TestStand, OPC DA Connect vous permet de gagner en productivité lors du développement de vos applications de test en facilitant l'interconnexion avec vos serveurs OPC.

OPC DA Connect permet :
  • une configuration simplifiée grâce aux fenêtres d’édition.
  • l'utilisation du navigateur d’expression de NI TestStand.
  • l'ajout rapide de pas depuis l'éditeur de séquence.

Configuration d'un pas
Chaque pas d'OPC DA Connect se configure à l'aide d'une boîte de dialogue spécifique. Un paramètre d'un pas OPC DA Connect peut être défini en tant que constante ou bien pointer sur une variable TestStand (voir figure 2). L'intégration de l'éditeur d'expression TestStand permet de sélectionner ou d'éditer simplement une variable à utiliser.
Figure 2 : Fenêtre de configuration d'un pas OPC DA Connect

Figure 2 : Fenêtre de configuration d'un pas OPC DA Connect



Aide intégrée
Chaque fenêtre possède un accès direct à un fichier d'aide vous apportant un premier niveau de support en local.

Grande lisibilité de la configuration des pas
Le champ "Description" de chaque pas OPC DA Connect rappelle les paramètres principaux de configuration du pas ce qui facilite la compréhension des séquences et leur évolution (voir figure 3).

Figure 3 : Auto-description des pas dans l'éditeur de séquence

Figure 3 : Auto-description des pas dans l'éditeur de séquence


Palette personnalisée

Les pas OPC DA Connect sont regroupés dans une palette directement accessible dans l'éditeur de séquence de NI TestStand.
On y trouve plusieurs types de pas :

  • Open : Connexion au serveur OPC et création du thread de communication (à positionner dans le Setup d'une séquence).
  • Read : Accès en lecture à une variable OPC
  • Write : Accès en écriture à une variable OPC
  • Close : Fermeture du thread de communication et déconnexion du serveur OPC (à positionner dans le Cleanup d'une séquence).
Figure 4 : Palette OPC DA Connect de pas personnalisés

Variables OPC

OPC DA Connect permet la connexion simultanée à plusieurs serveurs OPC.
Pour simplifier la sélection des serveurs et des variables, OPC DA Connect intègre deux navigateurs :

Navigateur de sélection d'un serveur
Visualisez et sélectionnez très rapidement les serveurs OPC disponibles grâce à la fenêtre de navigation qui liste l'ensemble des serveurs OPC accessibles en local ou sur le réseau.

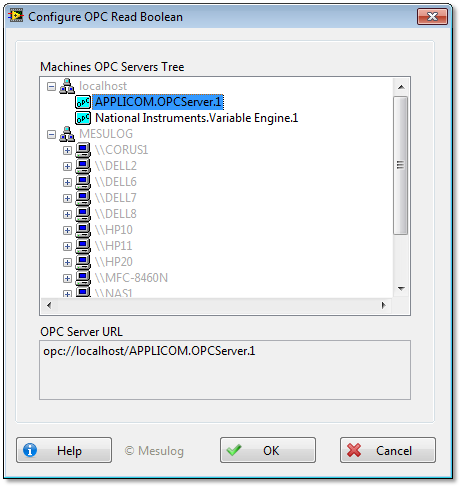

Figure 5 : Fenêtre de navigation des serveurs OPC

Figure 4 : Fenêtre de navigation des serveurs OPC



Navigateur de sélection d'une variable
Une fois un serveur sélectionné, vous pouvez naviguer dans l'arborescence de celui-ci pour sélectionner la variable à lire ou à écrire.
Les variables peuvent être de type chaîne de caractère, booléen ou numérique.

Figure 6 : Fenêtre de navigation des variables

Figure 5 : Fenêtre de navigation des variables



A noter également :

  • Le chemin d’accès à la variable est généré automatiquement dès la sélection de la variable.
  • Vous pouvez copiez / collez vos pas et modifiez au clavier le nom des variables pour configurer facilement plusieurs pas.
  • Vous pouvez également utiliser des variables TestStand ou des expressions évaluées dynamiquement pour les variables et pour les serveurs OPC utilisés dans vos séquences de test.

Performances

  • OPC DA Connect intègre un mécanisme de connexion optimisée qui permet de réduire au maximum le temps de mise à jour ou de lecture des variables.
  • Vous gagnez du temps de développement en vous basant sur une solution paramétrable clé-en-main.
  • La mise au point est facilitée par l'ajout automatique dans le rapport TestStand des paramètres et résultats de chaque pas, y compris l'horodatage et le code qualité OPC.

Pré-requis

  • Windows XP ou supérieur (32 bits ou 64 bits)
  • NI TestStand 2012 ou supérieur (32-bit)
  • NI LabVIEW Run-Time Engine 2012 (32-bit)
  • Configurations sécurité DCOM et pare-feu identiques à celles requises pour un client OPC utilisant OPC Data Access 2.0.
    Se référer à la documentation disponible sur internet à ce sujet :

Licences

OPC DA Connect intègre une licence d'exécution gratuite. Cela signifie que vous pouvez exécuter les pas OPC DA Connect présents dans vos séquences de test sans aucune activation de licence.

Toutefois, pour pouvoir profiter des capacités d'édition des pas OPC DA Connect, vous avez besoin d'une licence de développement OPC DA Connect.

Une version d'évaluation d'OPC DA Connect permet des tester les fonctionnalités d'édition. Cette version d'évaluation est complètement fonctionnelle pendant 10 minutes après le démarrage du moteur TestStand et pendant 30 jours.

Un item 'OPC DA Connect' est ajouté au menu Tools de TestStand et permet de déclencher la période d'évaluation ou d'activer votre licence de développement.


Tarifs
OPC DA Connect Execution LicenseGratuit
OPC DA Connect Development License 450 €
